Conception de machines spéciales industrielles sur mesure
Nous concevons et fabriquons des machines spéciales clé en main — assemblage automatisé, plateau indexé, robotisation, vision et contrôle — adaptées précisément à votre process de production.
- Bureau d'études intégré
- Robotique & vision
- 02 40 58 72 96
Dans un monde industriel en constante évolution, l'innovation et l'automatisation sont devenues des éléments essentiels pour maintenir un haut niveau de compétitivité. Chez CIM Atlantique, nous nous spécialisons dans la conception de machines spéciales sur mesure, adaptées aux besoins spécifiques de chaque entreprise. En tant que fabricant de machines industrielles automatisées, nous accompagnons nos clients dans la transformation et l'optimisation de leurs processus de production grâce à des solutions sur mesure en automatisation.
Qu'il s'agisse de machines spéciales pour l'industrie, de fabrication d'îlots robotisés sur mesure, ou de la création de lignes automatisées, nos solutions offrent des performances élevées et répondent aux exigences les plus complexes.
Au service de votre performance
Chez CIM Atlantique, nous croyons fermement qu'aucune solution standardisée ne peut répondre efficacement à la diversité des besoins industriels. Chaque projet commence par une analyse approfondie de vos processus, afin de concevoir des machines spéciales qui s'intègrent parfaitement à votre environnement.
Agroalimentaire
Conception de machines robotisées pour l'emballage, le conditionnement et la transformation alimentaire.
Manufacture
Développement de systèmes automatisés industriels pour la production en grande série ou sur mesure.
Assemblage & usinage
Fabrication de machines de précision pour les tâches complexes et répétitives.
Emballage
Solutions automatisées garantissant rapidité, fiabilité et conformité aux normes.
Une expertise complète pour tous vos projets
-
Bureau d'études
Étude et conception de machines spéciales
Chaque projet débute par une analyse minutieuse de vos besoins et de vos contraintes industrielles. Nos experts collaborent étroitement avec vos équipes pour comprendre vos objectifs, identifier les points d'amélioration et définir les fonctionnalités essentielles de la machine ou du système à concevoir. Cette phase est cruciale pour garantir que la solution finale réponde parfaitement à vos attentes en matière de productivité, de rentabilité et de qualité.
Grâce à notre savoir-faire en ingénierie de machines sur mesure, nous concevons des équipements adaptés à vos spécificités industrielles, qu'il s'agisse de machines spéciales robotisées, de systèmes de production robotisés, ou de machines spéciales pour l'emballage et le conditionnement. Nos solutions intègrent des technologies innovantes pour augmenter votre compétitivité et optimiser vos flux de travail.
-
Atelier
Fabrication et intégration
Lorsque la conception est validée, nous entamons la fabrication de la machine ou du système automatisé. Nos experts assurent chaque étape du processus, de l'usinage des pièces à l'assemblage final, en veillant à respecter les normes les plus strictes.
Une fois fabriquée, chaque machine spéciale industrielle est soumise à des tests rigoureux en conditions réelles pour garantir sa performance et son adéquation avec vos attentes. L'intégration dans vos infrastructures existantes est ensuite réalisée par nos équipes, qui veillent à réduire au maximum les interruptions de production.
-
Support
Formation et support technique
L'installation de la machine n'est que le début de notre accompagnement. Nous formons vos équipes à l'utilisation des nouveaux équipements et fournissons une assistance continue pour garantir leur fonctionnement optimal sur le long terme.
Nos solutions d'automatisation sur mesure sont conçues pour évoluer avec vos besoins, en intégrant les dernières innovations en matière de robotisation industrielle et de systèmes automatisés industriels.
Une approche axée sur l'innovation
Nous utilisons les dernières technologies en matière de robotisation et d'automatisation pour offrir des solutions à la pointe de l'innovation. Nos machines sont conçues pour répondre aux besoins d'aujourd'hui tout en anticipant les défis de demain.
- Systèmes de contrôle vision pour des opérations d'une précision maximale.
- Lignes automatisées clé en main intégrant des fonctionnalités avancées de contrôle et de supervision.
- Machines multi-process permettant de combiner plusieurs étapes de production dans un même système.
Nos machines industrielles automatisées sont fabriquées pour durer. Leur robustesse et leur fiabilité en font des investissements rentables, réduisant les coûts de maintenance et minimisant les arrêts de production. De plus, leur modularité permet de les adapter aux évolutions de vos besoins.
La programmation de vos machines spéciales
Programmation sur automates Siemens, Schneider, Omron et Rockwell. Schémas électriques réalisés sous SEE Electrical. Intégration des principaux robots industriels : Fanuc, Yaskawa, Stäubli, ABB, Omron et Kuka.
Automatisation et machines spéciales
Nos automaticiens sont tous formés et compétents pour programmer vos machines spéciales à la perfection. Ils peuvent effectuer la programmation des machines, mais aussi être appelés pour la maintenance de toutes sortes d'automates, peu importe la marque.
Optimisation des réglages
Pour simplifier l'utilisation de vos appareils, nos ingénieurs se chargent d'optimiser les paramètres de réglages de votre machine spéciale. Cette optimisation permettra aussi de réduire le temps en cas de changement de format ou d'en créer de nouveaux.
Nos réalisations en machines spéciales

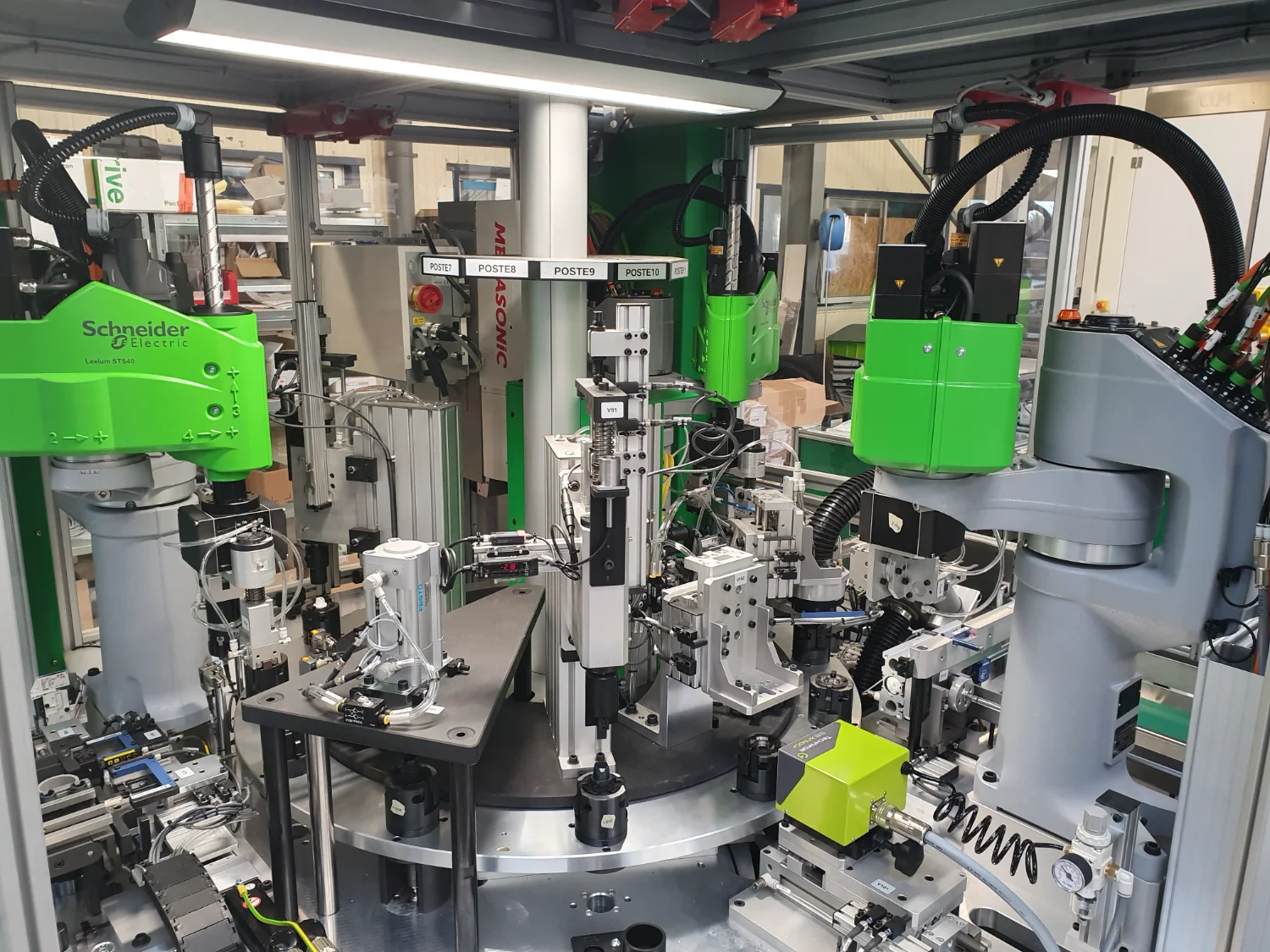

Trois machines conçues et fabriquées par CIM : assemblage multi-postes, emmanchement à force sur plateau indexé et assemblage multi-composants à haute cadence. Dépliez chaque cas pour le process détaillé et la vidéo.
01Assemblage de têtes de pulvérisation
Une machine 8 postes qui clippe une embase plastique dans un capot pour former une tête de pulvérisation — montée en pied de presse à injecter, à la cadence de 8 sous-ensembles toutes les 10 secondes.
Voir le détail technique + vidéo
Le process (8 postes en simultané)
- Les capots sont déposés en 8 positions sur la table par un robot cartésien Sepro.
- Un bol vibrant alimente les embases ; un séparateur mécanique à vérins les met « au pas » des 8 postes.
- Un portique numérique « roll-on » à axes servomoteurs Siemens, de très haute répétabilité, saisit les pièces par aspiration et assure le transfert.
- Le portique, équipé de systèmes à crémaillère, met le capot en rotation au moment de l'insertion pour clipper proprement le sous-ensemble.
- 8 vérins agissant par-dessous réalisent l'emmanchement de l'embase dans le capot.
- Une fois assemblés, le portique évacue les 8 sous-ensembles dans une goulotte.
L'expertise CIM
Un process en apparence simple, mais mécaniquement complexe : la variabilité géométrique des capots — pièces plastiques fines et ouvertes qui ont tendance à s'ovaliser et se déformer — complique à la fois la distribution par bol vibrant et la fiabilité de l'emmanchement. Le résultat est une belle réalisation mécanique, fruit d'une mise au point poussée pour fiabiliser l'assemblage malgré ces dispersions.
Voir la machine en action
Technologies
Robot cartésien Sepro · bol vibrant + séparateur à vérins de mise au pas · portique numérique roll-on axes Siemens · préhension par aspiration · crémaillère (rotation/clipsage) · 8 vérins d'emmanchement · évacuation par goulotte.
02Emmanchement bague acier / embase sur plateau indexé
Le métier historique de CIM : une machine sur plateau indexé qui emmanche à force une bague acier sur une embase plastique, avec contrôle 100 % (capteur + vision) et tri automatique.
Voir le détail technique + vidéo
Le process (plateau indexé)
- Alimentation : bagues acier et embases plastiques distribuées par bols vibrants, individualisées par des séparateurs rotatifs.
- Transfert : des systèmes à came de conception CIM, asservis à un servomoteur synchrone, prennent 2 pièces à la fois et les déposent sur le plateau — alliant haute cadence et grande précision.
- Poste 1 : dépose des embases plastiques sur le plateau.
- Poste 2 : un second pick & place dépose les bagues acier par-dessus.

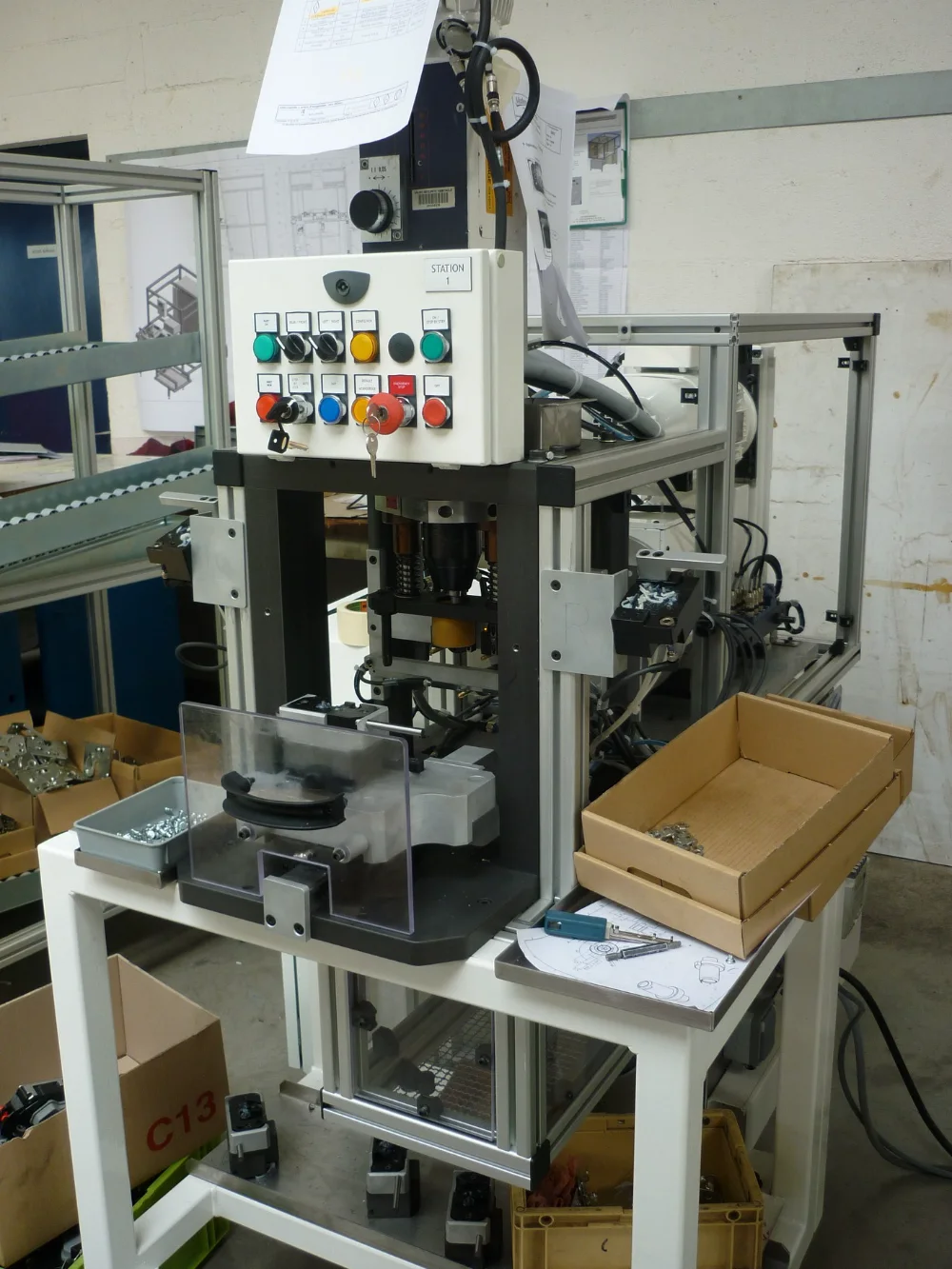

- Poste 3 : emmanchement à force par presse pneumatique sur col de cygne ; un support de reprise d'effort sous le plateau absorbe la poussée (plusieurs centaines de kg par composant).
- Poste 4 : contrôle — capteur analogique (profondeur d'emmanchement) + contrôle caméra du bon montage.
- Poste 5 : pick & place de tri — évacuation des bonnes pièces ou orientation vers une goulotte rebut.
Voir la machine en action
L'expertise CIM
Dimensionnement mécanique des cols de cygne et des presses pneumatiques pour un emmanchement à force maîtrisé (reprise d'efforts de plusieurs centaines de kg). Systèmes à came asservis servomoteur : conception maison alliant cadence élevée et précision de transfert — savoir-faire différenciant de CIM sur le plateau indexé.
Technologies
Plateau indexé · bols vibrants (2 composants) + séparateurs rotatifs · systèmes à came asservis servomoteur synchrone (conception CIM) · presse pneumatique sur col de cygne · support de reprise d'effort sous plateau · capteur analogique de contrôle d'emmanchement · contrôle vision · pick & place de tri.
03Assemblage de bouchons 3 composants
Une machine d'assemblage de bouchons 3 composants sur plateau indexé 6 positions, cadencée à 3 500 pièces/heure, avec emmanchement contrôlé et tri automatique.
Voir le détail technique + vidéo
Le process (plateau indexé 6 positions)
- Alimentation : 3 bols vibrants distribuent les 3 pièces du bouchon — le bouchon, le support canule et l'embase.
- Transfert : 3 manipulateurs équipés de moteurs de conception CIM prennent les pièces en sortie de bol et les transfèrent sur le plateau ; doubles préhenseurs à pinces pneumatiques en bout de bras.
- Emmanchement : une petite presse pneumatique emmanche les 3 pièces après distribution.
- Contrôle : un capteur analogique mesure la valeur de course pendant l'emmanchement → validation de l'assemblage.
- Évacuation : éjection en vrac par soufflage vers les bacs « bons » ou « rebut » selon le résultat.
Voir la machine en action
L'expertise CIM
Manipulateurs à moteurs de conception CIM : transfert rapide et précis de 3 typologies de pièces depuis 3 bols vibrants vers un plateau indexé — orchestration d'un assemblage multi-composants à cadence. Emmanchement contrôlé par mesure de course (capteur analogique) garantissant la qualité pièce à pièce.
Technologies
3 bols vibrants · 3 manipulateurs à moteurs de conception CIM · doubles préhenseurs à pinces pneumatiques · plateau indexé 6 positions · presse pneumatique d'emmanchement · capteur analogique de contrôle de course · évacuation par soufflage (tri bons / rebut).
Nos références en conception de machines spéciales
CIM Atlantique conçoit et fabrique vos machines spéciales dans le respect des directives 2006/42/CE et 2023/1230/UE et de la norme électrique NF EN 60204-1.
Analyse des risques
Intégrée systématiquement à notre démarche de conception.
Niveau de performance (PL)
Calcul via SISTEMA selon EN ISO 13849-1 — la fiabilité requise pour chaque fonction de sécurité.
Dossier technique CE
Constitution du dossier complet, conservé et défendable.
Conception CAO
Sur Inventor ou SolidWorks, avec fourniture possible des fichiers natifs pour vos évolutions futures.
Automates & robots
Siemens, Schneider, Omron, Rockwell · SEE Electrical · robots Fanuc, Yaskawa, Stäubli, ABB, Omron, Kuka.
FAQ — Machines spéciales
Vous avez des questions ? Nous avons les réponses.
Qu'est-ce qu'une machine spéciale ?
Proposez-vous un support technique et de la formation ?
Vos machines s'intègrent-elles à mes systèmes existants ?
Combien de temps pour concevoir une machine spéciale ?
Travaillez-vous sur plateau indexé et sur îlots robotisés ?
Intervenez-vous en Bretagne et en Pays de la Loire ?
Un projet de machine spéciale ?
Décrivez-nous votre process et vos objectifs de production : notre bureau d'études conçoit la machine sur mesure — de l'analyse au dossier CE — adaptée à votre besoin.
