L’outillage industriel sur mesure est au cœur de la performance et de la sécurité de vos lignes de production. Qu’il s’agisse d’assister un opérateur dans une tâche d’assemblage, de transférer une charge lourde sans risque, de positionner une pièce avec précision ou de contrôler la conformité d’un produit, un outillage bien conçu transforme un poste difficile, lent ou risqué en une opération fluide, fiable et répétable.
Notre bureau d’études mécanique, implanté au nord de Nantes, conçoit et fabrique des outillages industriels sur mesure pour tous types d’industries. Nous couvrons l’ensemble du cycle : analyse fonctionnelle, conception CAO 3D sous SolidWorks ou Inventor, fabrication, assemblage et mise au point dans nos ateliers. Chaque outillage est développé pour répondre précisément à vos contraintes de cadence, d’ergonomie, de répétabilité et de sécurité opérateur.

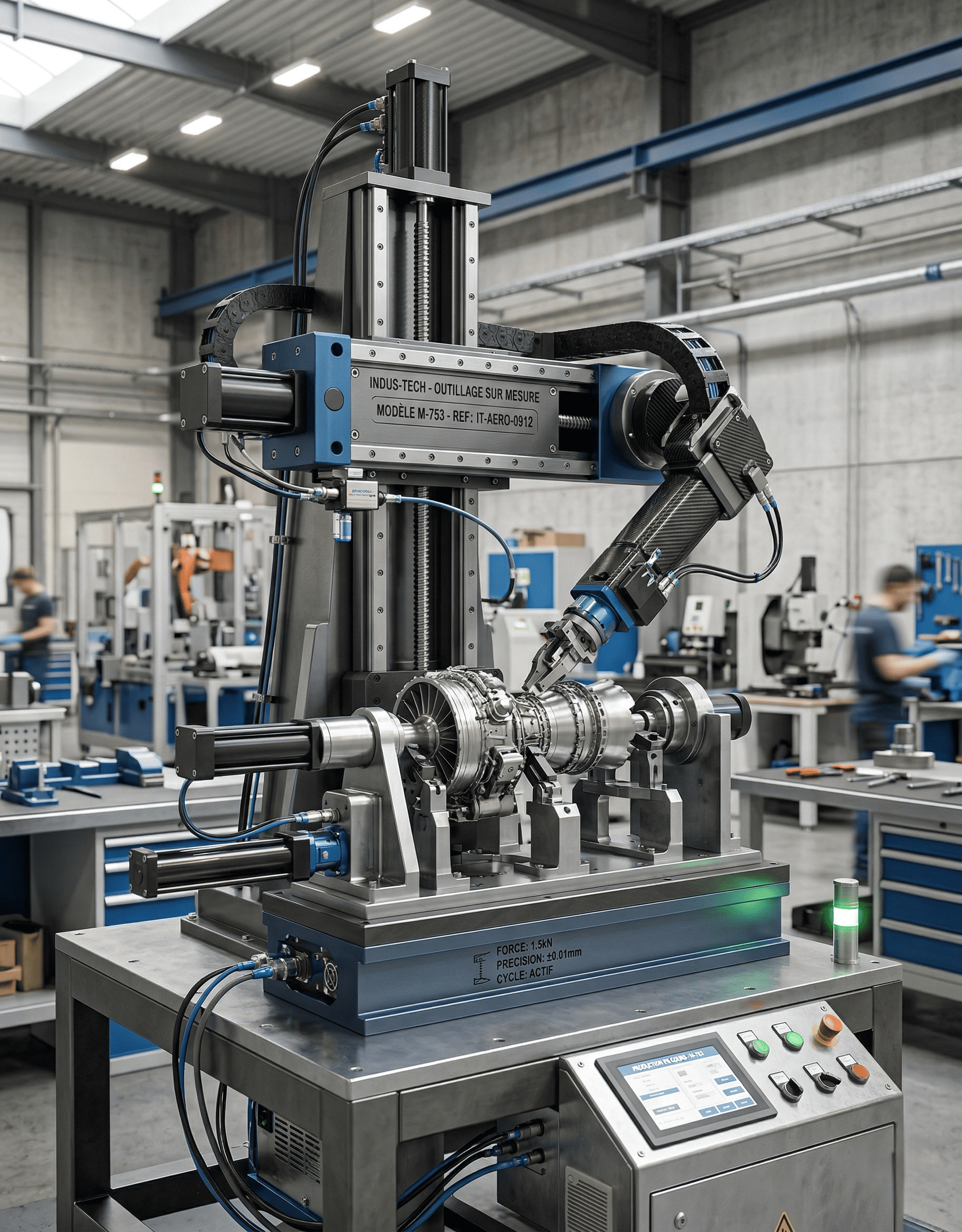

Qu’est-ce qu’un outillage industriel sur mesure ?
Un outillage industriel est un équipement conçu spécifiquement pour faciliter, sécuriser ou automatiser une opération de production. Contrairement aux outillages standard du commerce, un outillage sur mesure est dimensionné et conçu pour s’adapter exactement à votre produit, votre process et votre poste de travail — ce qui maximise la productivité, réduit la pénibilité et limite les risques d’erreur ou d’accident.
Un outillage industriel sur mesure peut prendre des formes très diverses selon la problématique à résoudre :
Un gabarit de positionnement pour garantir le bon placement d’une pièce avant assemblage ou contrôle.
Un moyen de transfert de charge pour déplacer ou retourner des pièces lourdes sans effort et sans risque TMS pour l’opérateur.
Un outil d’aide à l’assemblage pour guider et sécuriser l’exécution d’opérations manuelles répétitives.
Un dispositif de contrôle pour vérifier rapidement la conformité dimensionnelle ou fonctionnelle d’une pièce en cours de production.
Un préhenseur ou pince de manipulation pour saisir et déposer des pièces fragiles, lourdes ou de forme complexe.
Nos spécialités en outillage industriel sur mesure

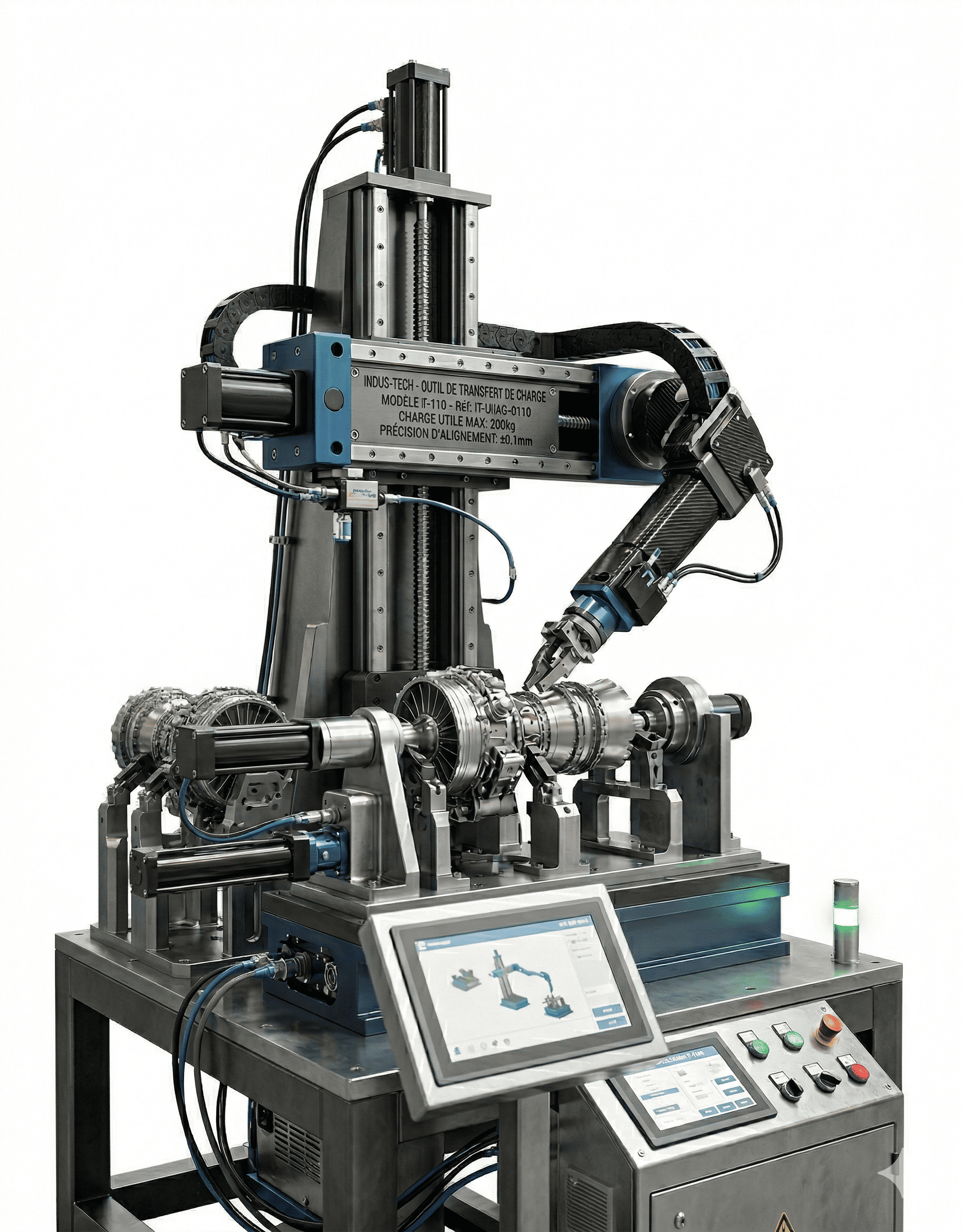

Outillages de transfert de charge
Le transfert de charge est l’une des problématiques les plus fréquentes dans les ateliers industriels. Déplacer une pièce lourde, la retourner pour accéder à une autre face, la transférer d’un poste à un autre ou l’alimenter dans une machine — autant d’opérations qui peuvent exposer les opérateurs à des risques de TMS (troubles musculo-squelettiques), de chute de charge ou d’accident si elles ne sont pas correctement outillées.
Nous concevons des outillages de transfert de charge sur mesure :
Retourneurs de pièces — dispositifs mécaniques ou pneumatiques permettant de retourner une pièce à 90°, 180° ou selon un angle quelconque, sans effort physique et avec un maintien sécurisé.
Chariots de transfert motorisés ou manuels — plateformes sur roues adaptées à la géométrie de vos pièces ou sous-ensembles, avec systèmes de verrouillage et de guidage.
Palonniers et spreader beams — outillages de levage conçus pour équilibrer la prise de charge sur plusieurs points et éviter les déformations de pièces sensibles lors du levage.
Tables élévatrices et plateaux tournants — pour amener la pièce à la bonne hauteur et dans la bonne orientation pour chaque opération, sans déplacement de l’opérateur.
Convoyeurs et tables de transfert — pour déplacer automatiquement ou manuellement les pièces entre deux postes de production, y compris les tables de transfert de moules en injection plastique.
Systèmes de dépotage et de dépalettisation — pour extraire des pièces d’un conteneur ou d’une palette sans manipulations à risque.
Outillages d’aide à l’assemblage
L’assemblage manuel est une source majeure de non-qualité et de pénibilité dans les ateliers. Un opérateur qui doit maintenir une pièce en position tout en effectuant une opération de vissage ou de clippage est soumis à des efforts importants et enclin à commettre des erreurs. Un outillage d’aide à l’assemblage adapté élimine ces contraintes.
Nous concevons des outillages d’aide à l’assemblage pour :
Le vissage et le serrage — dispositifs de guidage de visseuse, supports de réaction pour absorber le couple de vissage, nez de vissage adaptés à votre visserie, systèmes de détrompeur pour éviter les oublis de vis.
L’emmanchement et le clippage — presses manuelles ou pneumatiques à guidage précis pour réaliser des emmanchements à effort contrôlé, éviter les dommages sur les pièces et garantir la répétabilité de l’assemblage.
L’assemblage de tuyauteries et de raccords — outillages de montage et de serrage de raccords fluidiques, avec butée de fin de course et contrôle de l’effort appliqué.
Le rivetage et le sertissage mécanique — presses et outillages de rivetage à guidage précis pour assembler des pièces par déformation mécanique, avec contrôle de l’effort et de la course.

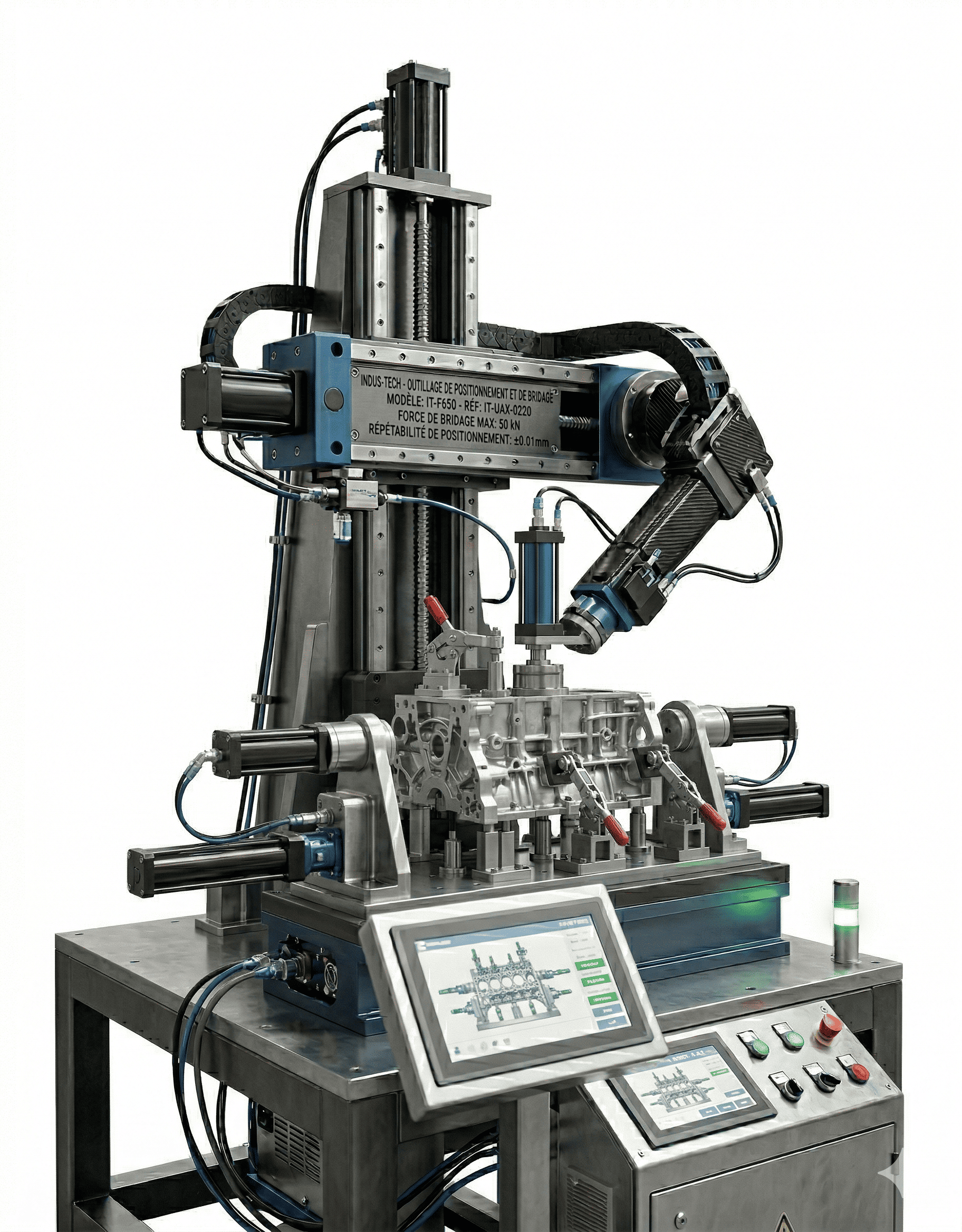

Outillages de positionnement et de bridage
Le positionnement précis d’une pièce est la condition première d’un assemblage de qualité. Un outillage de positionnement garantit que la pièce est toujours placée au même endroit, dans la même orientation, sans intervention manuelle de l’opérateur pour l’ajuster.
Gabarits de positionnement — plaquettes de référence, pistons d’indexage, plots de centrage et appuis plans pour positionner la pièce avec des tolérances serrées (quelques centièmes de mm).
Bridages pneumatiques — systèmes de maintien automatique de la pièce par vérins pneumatiques, déclenchés par pédale ou capteur de présence, libérant les deux mains de l’opérateur pour la tâche d’assemblage.
Palettes de transfert — supports porte-pièces standardisés circulant sur convoyeur, conçus pour assurer le positionnement de la pièce à chaque poste de la ligne.

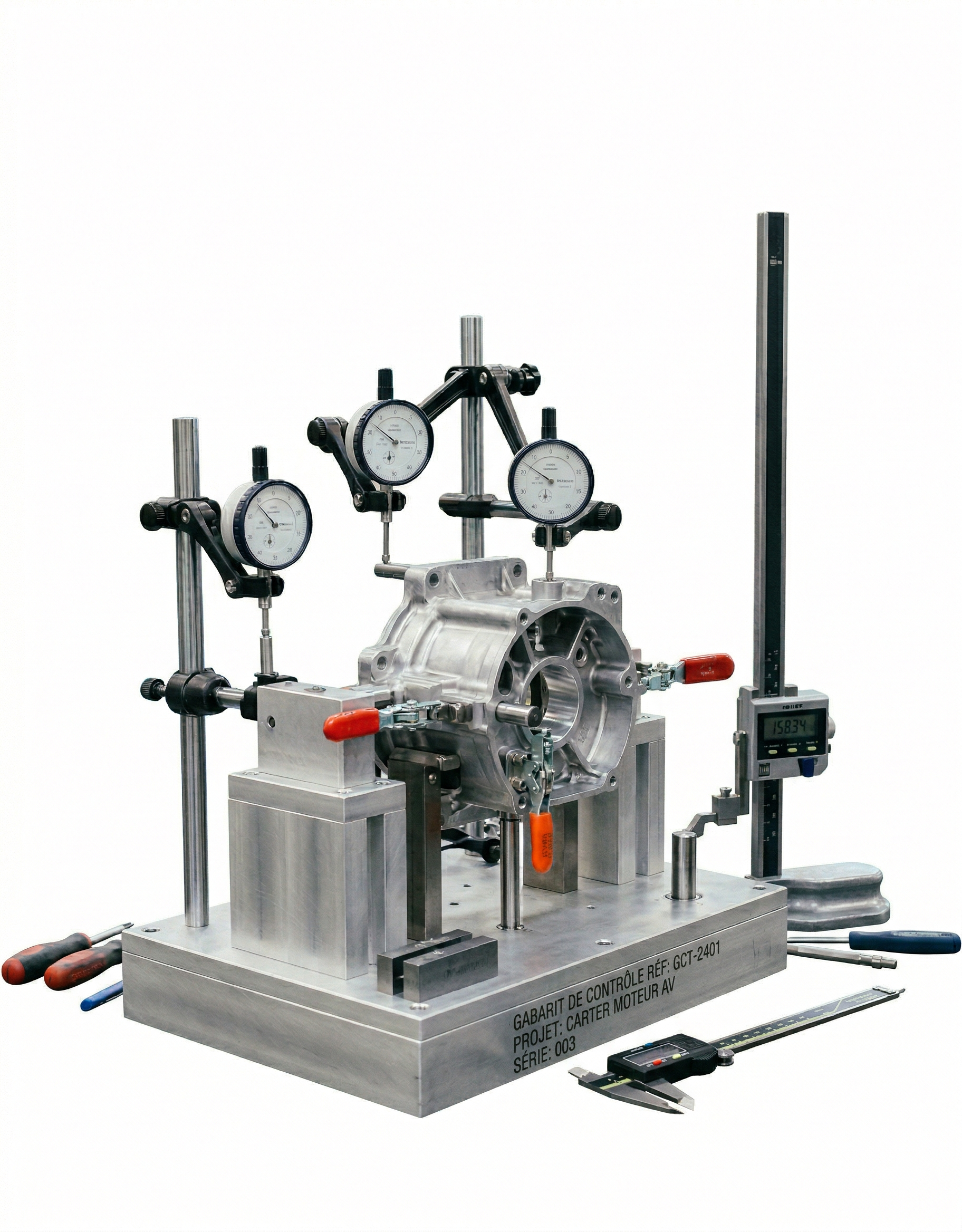

Outillages de contrôle et de vérification
Le contrôle en production est souvent négligé jusqu’à ce qu’un problème qualité surgisse. Un outillage de contrôle adapté permet de détecter les non-conformités directement au poste, sans attendre le contrôle final en bout de ligne.
Calibres de contrôle dimensionnel — bagues lisses, tampons, calibres de profil pour vérifier rapidement la conformité d’un alésage, d’un diamètre ou d’un contour.
Gabarits de contrôle géométrique — plaques avec plots de vérification pour contrôler la planéité, la perpendicularité ou la position de perçages sur une pièce assemblée.
Bancs de test fonctionnel — équipements de test de l’assemblage terminé : test d’étanchéité, test de continuité électrique, test de résistance mécanique.
Outillages de tri et de détrompage — dispositifs qui empêchent physiquement le montage d’une mauvaise pièce ou d’une pièce dans la mauvaise orientation (poka-yoke mécanique).

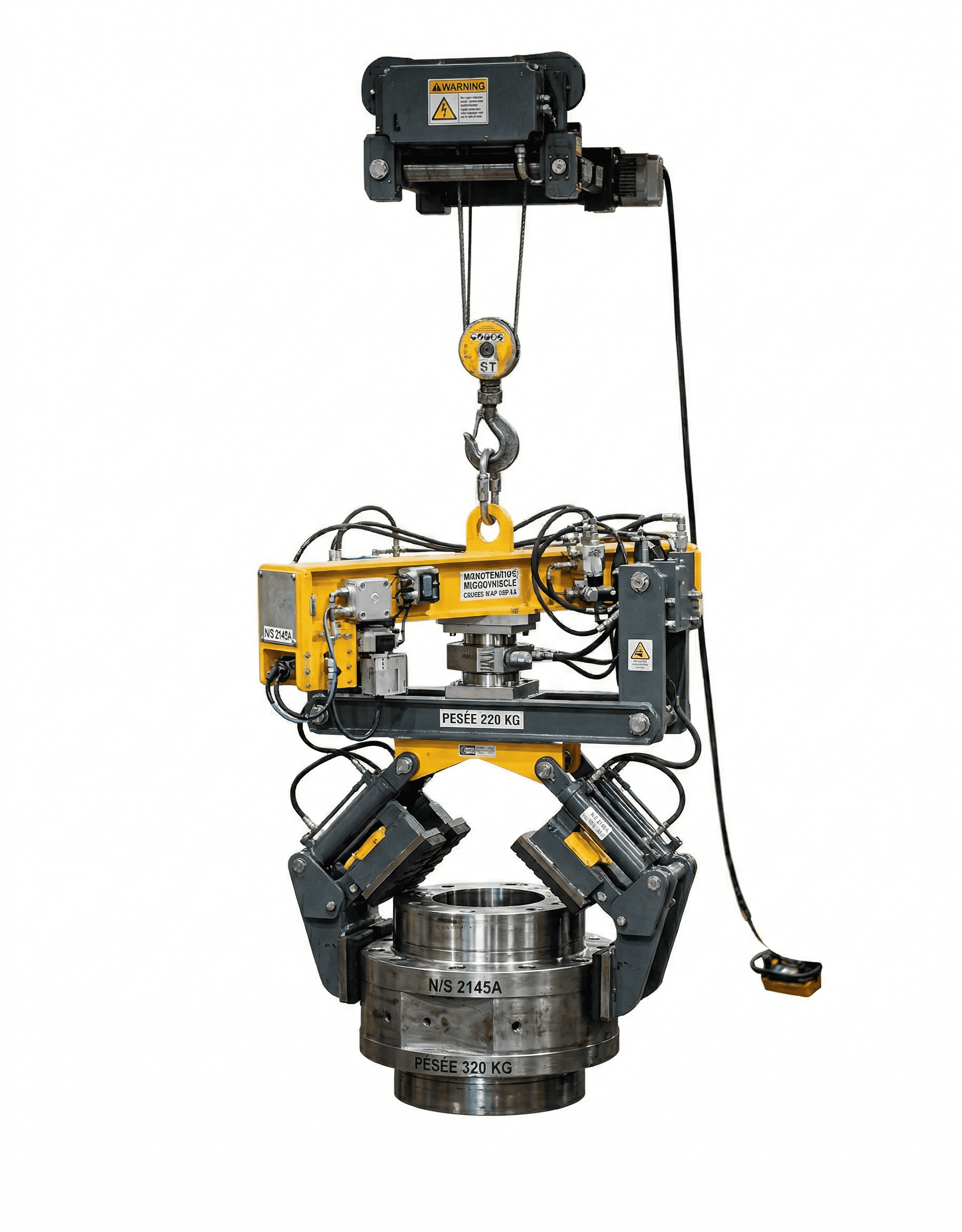

Outillages de manutention et de préhension
La manipulation de pièces fragiles, lourdes, chaudes ou de forme complexe nécessite des outillages de préhension spécifiques qui protègent à la fois l’opérateur et la pièce.
Préhenseurs et pinces de manipulation — pinces mécaniques, à ventouses ou magnétiques, dimensionnées pour la masse et la géométrie de votre pièce.
Bras de manipulation et manipulateurs — bras articulés à équilibrage pneumatique ou à ressort de compensation, permettant de déplacer des charges de 5 à 200 kg sans effort.
Nacelles et berceaux de pièces — supports conformés à la géométrie de vos pièces pour les stocker et les transporter sans risque de déformation ou de rayure.
Outillages de dépose et d’insertion — outils guidés pour insérer des pièces délicates (joints, bagues, roulements, inserts) sans effort excessif et sans risque d’endommagement.

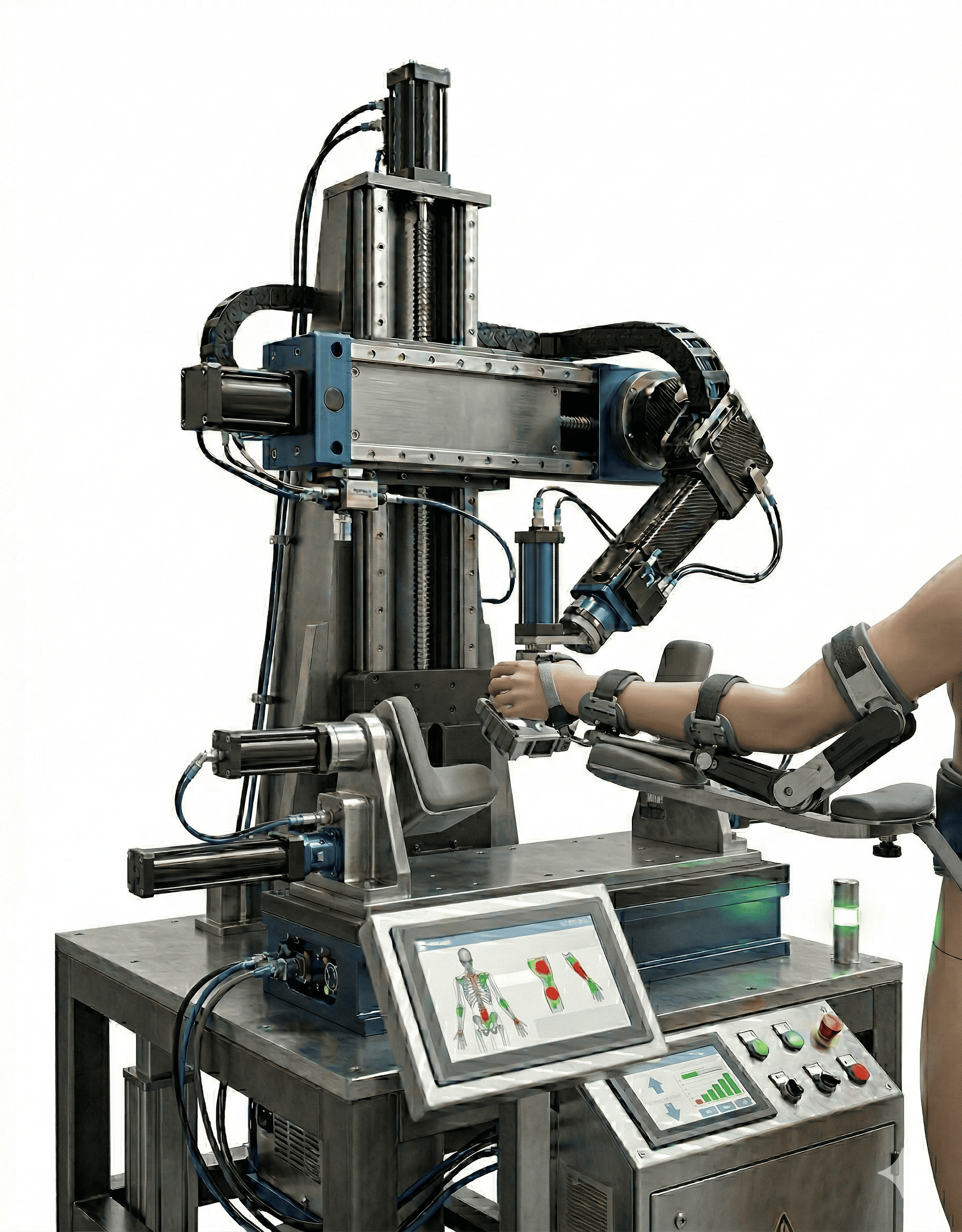

Outillages d’ergonomie et de réduction des TMS
Les troubles musculo-squelettiques (TMS) représentent la première cause de maladie professionnelle en France. Un outillage ergonomique bien conçu réduit significativement les efforts physiques des opérateurs et prévient les affections de longue durée qui pèsent sur vos effectifs et votre productivité.
Postes de travail réglables en hauteur — plateaux et plans de travail à hauteur ajustable pour adapter le poste à la morphologie de chaque opérateur.
Supports d’outils à retour automatique — bras de maintien des outils électroportatifs (visseuses, meuleuses) qui absorbent le poids et le couple et ramènent l’outil en position de repos entre chaque cycle.
Dispositifs d’alimentation en pièces — inclineurs, distributeurs et glissières orientant les pièces dans la bonne position directement à portée de main de l’opérateur, sans geste de recherche ou de retournement.
Outillages de retournement assisté — dispositifs mécaniques ou pneumatiques permettant de retourner ou d’orienter des pièces lourdes sans sollicitation du rachis
Les grandes problématiques auxquelles répond l’outillage industriel
Notre processus de conception d’outillage industriel
1. Analyse fonctionnelle et cahier des charges — étude de la pièce à traiter, du process existant, des contraintes ergonomiques et des objectifs de cadence. Nous nous déplaçons sur votre site pour observer le poste en conditions réelles.
2. Conception préliminaire — proposition de un à trois concepts techniques, évaluation des solutions selon vos critères (coût, délai, maintenabilité), sélection du concept validé ensemble.
3. Conception détaillée sous CAO — modélisation 3D complète sous SolidWorks, plans de définition de toutes les pièces, nomenclature des composants standard achetés.
4. Validation par calcul RDM — vérification du dimensionnement des pièces et des structures soumises à des efforts significatifs.
5. Fabrication et approvisionnement — fabrication des pièces usinées, chaudronnées ou mécano-soudées dans notre réseau de partenaires, approvisionnement des composants standard (vérins, guidages, capteurs…).
6. Assemblage et mise au point — montage complet et réglages dans nos ateliers, tests fonctionnels avec vos pièces si possible.
7. Livraison et installation — livraison sur votre site, installation, formation des opérateurs et du personnel de maintenance.
8. Suivi et évolutions — accompagnement en phase de démarrage, prise en compte des retours terrain pour ajuster l’outillage si nécessaire.`
Matériaux et technologies utilisés dans nos outillages industriels
Le choix des matériaux et des technologies de fabrication conditionne la durabilité, la précision et le coût d’un outillage industriel. Nous sélectionnons les solutions adaptées à chaque application :
Acier et acier inoxydable — pour les pièces soumises à des efforts importants, les structures porteuses et les environnements agressifs ou agroalimentaires.
Aluminium — pour les outillages à manipuler fréquemment, les berceaux de pièces et les structures légères ; excellent rapport rigidité/masse.
Matières plastiques techniques (Nylon, Delrin, PEEK) — pour les pièces de contact avec des surfaces finies, les gabarits de positionnement et les applications où la douceur de contact est requise.
Profilés aluminium modulaires (type Item, Bosch Rexroth) — pour les structures reconfigurables, les postes de travail et les portiques légers.
Composants pneumatiques (Festo, SMC, Parker) — pour les bridages automatiques, les retourneurs assistés et les systèmes de préhension à ventouses.
Guidages linéaires et rotulages (INA, SKF) — pour les mouvements guidés de précision dans les outillages d’emmanchement, de pressage et de positionnement.
Secteurs industriels servis
Nos outillages industriels sur mesure équipent des lignes de production dans de nombreux secteurs :
Automobile et équipementiers — outillages de montage de sous-ensembles (portes, tableaux de bord, trains), gabarits de contrôle fonctionnel, outillages d’emmanchement et de vissage.
Injection plastique — tables de transfert de moules, outillages de décarottage, chariots de stockage et de transport de moules.
Agroalimentaire et conditionnement — outillages inox lavables, postes de conditionnement, outils de changement de format rapide.
Électronique et sous-traitance industrielle — postes d’assemblage de composants, outillages de clippage et d’emmanchement, gabarits de contrôle dimensionnel.
Médical et pharmaceutique — outillages de salle propre, gabarits de montage de dispositifs médicaux, postes de travail stériles.
Énergie et mécanique lourde — outillages de manutention de pièces lourdes, dispositifs de retournement, palonniers de levage.
Aéronautique — gabarits de montage et d’assemblage de structures, outillages de rivetage, dispositifs de positionnement de précision.
FAQ
Intégrer la vision avec CIM Atlantique, votre expert
En tant que fabricant de solutions industrielles, nous mettons l’accent sur la personnalisation et l’innovation. Nos systèmes automatisés industriels sont conçus pour s’intégrer parfaitement à vos infrastructures et répondre aux spécificités de votre secteur, qu’il s’agisse de machines spéciales pour l’emballage, de solutions pour l’agro-industrie, ou encore de machines spéciales d’usinage.
CIM Atlantique vous accompagne dans vos démarches de robotisations, visions, machines spéciales et cobotiques. Besoin de conseils, d’informations sur le montage et la maintenance de vos installations robotisées…
